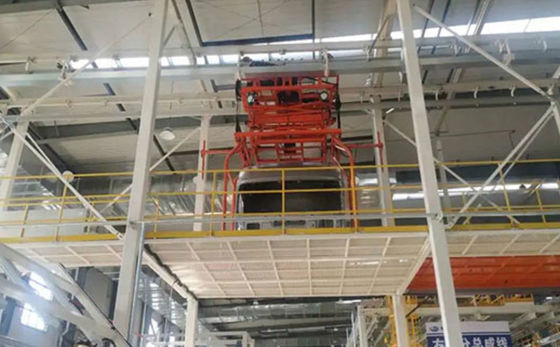

Sistem Pick Up Lift Conveyor

Sistem Pick Up Lift Conveyor

Pick up digunakan untuk penanganan benda kerja, dan biasanya memanfaatkan ruang di udara untuk mewujudkan produksi blanking benda kerja.Biasanya digunakan dalam sistem jalur konveyor proyek EMS, dan juga dapat membentuk jalur konveyor otomatis dengan sendirinya.

Fitur Sistem:

Struktur kompak, aman dan andal

Tapak kecil, efisiensi kerja tinggi

Biaya rendah dan perawatan mudah

Dalam produksi mobil, terdapat lini produksi yang perlu memindahkan material atau benda kerja yang relatif besar ke seluruh wilayah, dan suatu material perlu dipindahkan dari satu wilayah ke wilayah lain.Karena jalur produksi mobil memiliki persyaratan produksi berstandar tinggi, berkecepatan tinggi, dan berefisiensi tinggi, sistem konveyor PICKUP harus memiliki presisi dan kecepatan yang lebih tinggi, serta memerlukan pengoperasian dan perawatan yang lebih mudah, sehingga dapat mengurangi waktu perawatan yang ditempati oleh produksi normal.

Tujuan dari model utilitas ini adalah untuk mengatasi masalah keandalan pengambilan yang rendah di bidang sebelumnya, dan menyediakan sistem pengangkutan PICKUP dengan keandalan pengambilan yang tinggi.

Untuk mewujudkan objek di atas, solusi teknis dari model utilitas ini adalah:

Sistem konveyor PICKUP, termasuk rel geser dan gripper, bagian atas gripper disesuaikan secara geser dengan rel geser;

Gripper terhubung dengan rel geser melalui boom, bagian atas boom dilengkapi dengan motor, dan motor bekerja sama dengan transmisi roller di bagian atas boom, dan sejumlah sensor gripper diatur pada gripper.

Meja bagian atas disusun di sisi dekat gripper di bawah rel geser, dan sejumlah sensor meja bagian atas disusun di atas meja bagian atas;Bagian atas dilengkapi dengan sejumlah sensor platform yang lebih rendah.

Ujung output sinyal dari sensor gripper, sensor meja bagian atas dan sensor meja bagian bawah semuanya terhubung ke ujung input sinyal dari pengontrol, dan ujung output sinyal dari pengontrol masing-masing terhubung ke ujung kontrol dari gripper dan motornya.

Pengontrol dilengkapi dengan antarmuka manusia-mesin.

Pengontrol mencakup unit pemrosesan terintegrasi, unit kontrol gripper dan unit kontrol motor, ujung keluaran sinyal dari sensor gripper, sensor bagian atas dan sensor bagian bawah semuanya terhubung ke ujung input sinyal sensor dari unit pemrosesan terintegrasi , Ujung keluaran sinyal dari unit pemroses gabungan dihubungkan dengan ujung masukan sinyal dari unit kontrol gripper dan unit kontrol motor masing-masing, ujung keluaran unit kontrol gripper dihubungkan dengan ujung kontrol gripper, dan motor unit kontrol Ujung output dihubungkan dengan ujung kontrol motor.

Pengontrol juga dilengkapi dengan unit penyimpanan sinyal, dan port penyimpanan dari unit pemroses terintegrasi berkomunikasi dengan ujung masukan dari unit penyimpanan sinyal.
