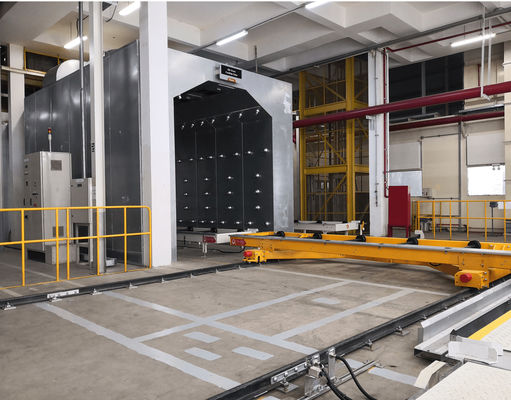

Oven/Toko Cat Otomotif

Ada oven sealer, oven primer dan oven lapisan atas berdasarkan kebutuhan produksi.

1. Deskripsi Desain

1-1.Terowongan oven

Terowongan oven adalah konstruksi mandiri dan terdiri dari panel insulasi setebal 150 mm.

Panel insulasi diproduksi sebagai lembaran logam..

Rangka panel terdiri dari pelat lembaran logam dengan slot yang diatur secara berurutan, untuk mencegah kehilangan panas akibat kebocoran.Bahan wol batu dengan kepadatan tinggi digunakan untuk insulasi.(80kg/m³)

Untuk melindungi debu yang masuk selama periode non-produksi, daun penutup akan disediakan di semua oven.

1-2.Saluran dalam

Jenis konveksi: Saluran suplai terletak di sepanjang sisi terowongan.

Dilengkapi dengan slot udara di zona pemanasan dan penahan.

Saluran balik: Saluran udara balik diatur di bawah langit-langit oven.

Saluran pembuangan: Saluran pembuangan terletak di tengah terowongan.Saluran pembuangan terhubung ke kipas buang.

1-3.Menghitung ulang satuan udara

Unit pemanas adalah tipe built-in dan lengkap dengan kipas resirkulasi udara panas, filter udara, pintu akses, dan sebagainya.

Kulit internal unit pemanas adalah lembaran stainless galvanis setebal 1,6 mm atau setebal 1,5 mm termasuk saluran penghubung dan segel yang dilas sepenuhnya hingga kedap udara.Isolasi termal setebal 150mm menggunakan wol batu dan penutup eksternal adalah lembaran galvanis setebal 0,6mm.

Pintu akses terbuat dari lembaran galvanis dengan insulasi termal setebal 150mm menggunakan bahan yang sama seperti pada housing, dan kedap udara menggunakan baut toggle atau baut mata dan gasket tahan panas.

• Saringan sirkulasi (satuan saringan yang terbuat dari kasa kawat baja tahan karat) untuk zona konveksi digunakan untuk penyaringan.

Kipas resirkulasi udara panas adalah kipas tipe plug in.Kipas resirkulasi zona radiasi memiliki konstruksi 350 ℃, dan kipas zona konveksi memiliki konstruksi 250 ℃.

Unit perpipaan gas dan peralatan keselamatan dilengkapi dengan pembakar.

1-4.Terowongan pendingin

Terowongan pendingin dipasang setelah oven, dan terowongan pendingin terdiri dari terowongan, unit pasokan udara, pembuangan udara, pekerjaan saluran.

Terowongan dibuat dari lembaran galvanis setebal 1,2 mm dan semua sambungan panel kedap udara.

Unit pasokan udara terdiri dari perumahan, filter, kipas pasokan udara._

Pembuangan udara terowongan pendingin terdiri dari kipas buang tipe multi-blade

Pekerjaan saluran termasuk tudung pemasukan udara dibuat dari lembaran galvanis dengan tulangan yang tepat dan pekerjaan saluran di luar gedung dan tudung pemasukan udara kedap air

Udara segar disedot oleh kipas angin dari atas atap" dan dihembuskan melalui nosel ke cangkang bodi. Nosel akan dipasang di kedua sisi dinding interior.

Kipas udara segar, filter udara segar, kipas angin buang akan diakomodasi dalam satu unit bersama

Satu kipas angin akan mengeluarkan udara dan membuangnya ke atmosfir.

3. keuntungan

1. Desain memenuhi persyaratan dan standar kualitas dan keamanan

2. Kecepatan kenaikan suhu dan nilai suhu maks dapat memenuhi kebutuhan pelanggan secara fleksibel.

3. Performa insulasi yang sempurna, kehilangan panas yang lebih sedikit

4. Hemat energi

5. Sistem sirkulasi udara panas yang baik untuk memastikan pemanggangan merata.
