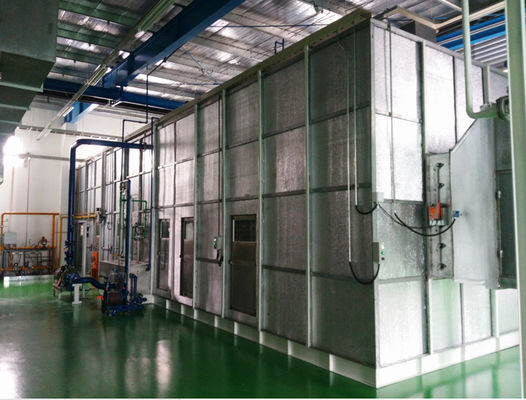

Unit Penanganan Udara/Bengkel Cat Otomotif

1. Deskripsi Desain

1-1.Unit pasokan udara

Unit pasokan udara terdiri dari rumah lembaran baja galvanis, yang menampung 2 filter lapisan, pencuci udara, kondensor, penukar panas, dan kipas suplai.

Udara segar dialirkan melalui louvers, disaring melalui roll atau bag filter, dihujani di bagian washer, dipanaskan oleh heat exchanger, dan kemudian didistribusikan ke area yang ditentukan.

1-2.Sistem ventilasi

Area kerja & bilik berventilasi melalui unit suplai udara terpisah.

1-3.Saring

Filter Plat atau Bag (2 tingkat) dengan rangka baja akan diterapkan.

1-4.Pencuci udara

Pencuci udara memiliki efisiensi saturasi sekitar 85% atau lebih dan dibuat sedemikian rupa sehingga tidak ada sisa air yang disemprotkan.

Pencuci udara terdiri dari:

tangki, eliminator 6 tikungan, tajuk semprot, pipa berdiri dengan nozel, pompa dengan motor, dan inverter, saluran resirkulasi air, saluran umpan air make up, katup pelampung, katup manual, jalur pemeliharaan (atas dan bawah), dll.

Tangki terbuat dari baja tahan karat 304L 3.0t semua kedap air yang dilas dan dilengkapi dengan saringan kawat baja tahan karat, penyadapan yang diperlukan untuk sambungan perpipaan, tutup tangki, dll.

Penghilang air terbuat dari PVC, dan jalur pemeliharaan terbuat dari baja tahan karat 304.

Saluran sirkulasi ulang air, saluran umpan air make up, saluran drainase, dan saluran luapan dipasang bersama dengan katup manual, saringan, katup pelampung, katup solenoid air, pengukur tekanan, dll.

Pipa dan katup galvanis dengan bahan biasa (bukan baja tahan karat) dilengkapi untuk perpipaan eksternal.

Pipa washer dan pipa penyangga terbuat dari baja tahan karat.

Nosel semprot terbuat dari resin poli karbonat.

Kelembaban relatif udara suplai dikontrol langsung oleh kontrol inverter pompa washer.

1-6.Kipas pasokan udara

Kipas pasokan udara adalah tipe sentrifugal yang memiliki bilah airfoil, cocok dalam konstruksi untuk layanan industri yang dimaksud.

Permukaan dalam dan luar kipas dilapisi dengan cat epoksi setelah semburan tembakan

Kurva kinerja dan tingkat kebisingan yang diharapkan dB(A) semua kipas diserahkan ke standar Cina

1-7.Saluran Utilitas dan Drainase

Jalur utilitas, jalur suplai air industri, dan jalur suplai udara terkompresi menggunakan pipa baja galvanis.

Katup manual, pengatur tekanan, saringan, filter, pengukur tekanan, dll. Akan dilengkapi bersama dengan saluran ini dan bahan biasa (bukan baja tahan karat) digunakan .

Saluran drainase dari setiap unit pasokan udara dipasang dan dimasukkan ke parit terdekat.

Saluran drainase dibangun dari pipa baja ringan dengan sambungan fIanged.
