Pretreatment/Toko Cat Otomotif

1. Pengenalan proses

Untuk memastikan kualitas pengecatan, perlu menyiapkan benda kerja sebelum mengecat, untuk menghilangkan kotoran, minyak, minyak, karat, dll.

2. Tahap proses (dalam kasus normal)

3. Deskripsi desain

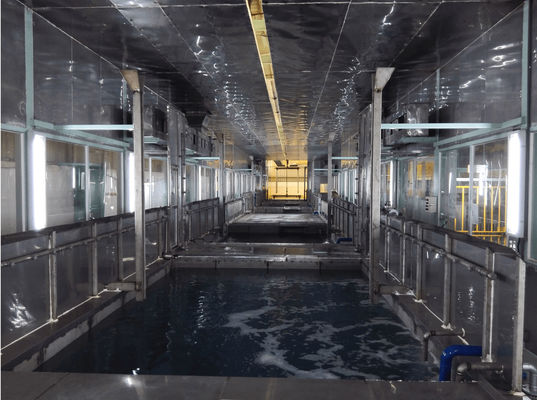

3-1 Terowongan perawatan

Terowongan dibuat dari struktur baja profil yang mendukung sistem konveyor di atas kepala dan yang kemudian ditutup dengan lembaran baja biasa.

• Tiriskan geladak dilas di antara tangki.Dek miring ke arah tangki berikutnya.

Bagian dalam terowongan dilengkapi dengan jalan setapak yang cocok untuk operasi pemeliharaan.

3-2 CelupkanSAYASemprot

Tangki dibuat dari pelat baja SUS seperti yang ditentukan dan diperkuat dengan baja profil.

Tangki pencelupan dilengkapi dengan pencelupan penuh bodi mobil dan jika diperlukan pemanas, dikombinasikan dengan sirkuit pemanas.

Tangki dilengkapi dengan sambungan air untuk pengisian awal dan pengurasan.

Tangki dilengkapi dengan dasar miring untuk drainase.

.

Tangki yang dipanaskan dilengkapi dengan insulasi 50mm.

3-3 Sistem semprot

Pompa sentrifugal horizontal akan digunakan untuk semua zona.

Katup bola dipasang di saluran masuk dan katup kupu-kupu di saluran keluar pompa.

Pengukur tekanan diafragma disediakan di setiap pompa di sisi pelepasan.Di outlet dengan fluktuasi tekanan besar, pengukur tekanan lembab akan dipasang.

Semprotan akan beroperasi saat badan mobil naik dari permukaan larutan saat dibutuhkan.

Nosel semprot dari sistem semprotan memiliki 2 jenis, nosel semprot & nosel semprot kabut, dipasang sesuai dengan persyaratan proses.

Pipa resirkulasi untuk bagian pemanas akan diisolasi dengan rockwool setebal 50 mm.

3-4 Pengolahan air limbah

Di outlet masing-masing pompa sirkulasi, terdapat katup pembuangan limbah, yang terhubung ke pipa pembuangan limbah khusus toko cat, cairan limbah akan dibuang ke stasiun pengolahan air limbah untuk diproses lebih lanjut.

Lubang pembuangan pengolahan air limbah terhubung ke lubang pengumpul air limbah.

3-6 Kontrol level solusi

Kontrol level otomatis dipasang di semua tangki, kecuali ditentukan lain.

4. Keuntungan

1. Desain memenuhi standar industri dan internasional

2. Alur proses masuk akal, yang dapat memenuhi persyaratan waktu taktik sambil menggunakan lebih sedikit area.

3. Investasi ekonomi

4. Stabilitas tinggi dalam masa pakai dan kinerja

5. Otomatisasi tinggi

6. Ramah lingkungan dan hemat energi

7. Kualitas film yang lebih baik
