Sistem Pengelasan Lantai Fleksibel/Teknik BIW

Sistem Pengelasan Lantai Fleksibel

1. Pengenalan proses:

Sistem fleksibel jalur pengelasan lantai terutama menyelesaikan pekerjaan perakitan dan pengelasan lantai depan, tengah dan belakang serta kompartemen mesin.Garis lantai dapat mewujudkan peralihan fleksibel dari dua jenis model.Menggunakan teknologi inti dari meja geser fleksibel dan sistem split switching, area lantai tengah dan area lantai belakang dapat dilas bersama dalam satu baris.Siklus produksi bisa 60JPH, dan tingkat otomasi bisa mencapai lebih dari 90%.

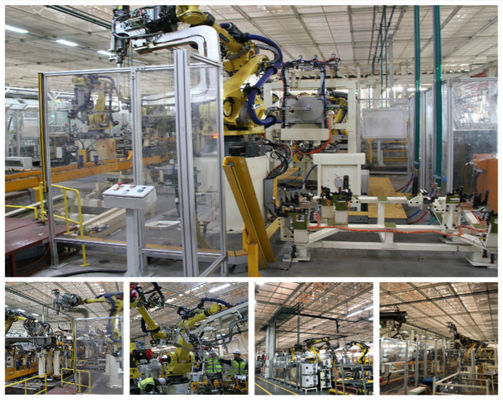

Gambar 1

Gambar2

2. Kasus proyek:

Gambar1-3

1. Menemani troli melalui jalur produksi

Bentuk tipikal dari jalur produksi ini ditunjukkan pada Gambar 4. Umumnya menggunakan perlengkapan jenis troli yang sama dalam jumlah yang berbeda, dan digerakkan oleh rantai ke stasiun yang telah ditentukan.Setelah pengumpanan manual dan pengelasan manual, setiap bodi mobil ditempatkan pada perlengkapan yang sama dan stasiun kerja yang berbeda.Selesaikan perakitan.Bentuk lini produksi ini memiliki efisiensi produksi yang rendah, intensitas tenaga kerja yang tinggi, produksi lini khusus spesies tunggal, dan keakuratan serta kualitas produk tidak mudah dijamin.Ini adalah bentuk produksi yang biasa digunakan pada masa-masa awal dan umumnya cocok untuk produksi batch kecil.

2. Lini produksi otomatis untuk kendaraan tunggal

Bentuk khas dari jalur produksi ditunjukkan pada Gambar 5. Biasanya menggunakan perlengkapan khusus tetap dan bekerja sama dengan manipulator untuk pengelasan dan perakitan otomatis.Bahan secara otomatis diangkut dan dimasukkan oleh derek, dan mesin antar-jemput bolak-balik sering digunakan untuk pengangkutan produk antar setiap stasiun.Ini dicirikan oleh efisiensi produksi yang tinggi, otomatisasi tingkat tinggi, dan kualitas yang stabil, tetapi masih merupakan lini produksi spesies tunggal.

3. Lini produksi campuran otomatis multi-model

Bentuk lini produksi ini pada dasarnya sama dengan lini produksi otomatis model tunggal.Perbedaan utama adalah bahwa lini produksi pengelasan utama mengadopsi produksi jalur campuran multi-model, umumnya 1 hingga 3 model.Perlengkapan perakitan mengadopsi metode koneksi seri khusus untuk setiap model.Biaya investasi peralatan ini relatif tinggi, dan perlengkapan perakitan independen serta hubungan transportasi di sekitarnya dari masing-masing model harus memenuhi persyaratan kapasitas produksi seluruh lini, dan fleksibilitas peralatan buruk, dan efisiensi investasi peralatan otomasi rendah.

Cara lain adalah dengan menggunakan perlengkapan putar empat sisi, yang secara otomatis mengalihkan produksi yang sesuai menurut model yang berbeda, dan manipulator melakukan perakitan otomatis.Bentuk utamanya ditunjukkan pada Gambar 7. Adapun perlengkapan sub-perakitan lantai, umumnya dipindahkan ke luar jalur las utama untuk mengatur jalur secara mandiri.Jalur pengelasan utama biasanya merupakan perlengkapan pengelasan perbaikan kecuali untuk perlengkapan perakitan, yang lebih mudah untuk digunakan bersama dengan banyak model.
