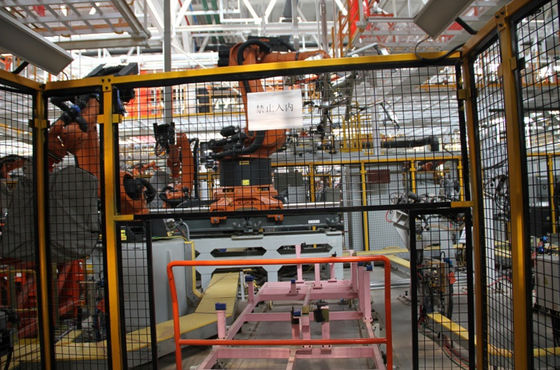

Proyek JMC/BIW Engineering

proyek JMC

1. Nama proyek

proyek JMC

2. Waktu proyek

2018.6

3. Pengenalan proyek

Model: 4 model kolinear

Kapasitas: 33JPH

Robot: KUKA

Jumlah: 77 unit

Bentuk peralihan model: meja putar, putar hub

4. Teknologi inti

1. Lini produksi fleksibel empat model

2. Peralatan inti seperti FDS, tujuh sumbu, APC, meja putar, dan hub

3. Pengelasan busur otomatis robot, inspeksi visual pengeleman robot, dll.

Analisis struktur dan prinsip kerja perangkat transmisi jalur produksi pengelasan mobil

Berikut ini contoh perangkat transmisi jalur perakitan panel samping mobil untuk menganalisis struktur dan prinsip kerjanya secara mendetail

Perangkat transmisi jalur perakitan panel samping dari jenis kendaraan tertentu mengadopsi perangkat batang bolak-balik empat stasiun, yang dapat mewujudkan gerakan horizontal dan vertikal.Analisis struktur dan fungsi masing-masing sub-rakitan adalah sebagai berikut:

1. Unit penggerak

Prinsip kerja: Motor menggerakkan dua roda gigi untuk berputar melalui kopling, dan kedua roda gigi tersebut masing-masing menggerakkan skateboard yang bergerak untuk bergerak melalui rak paralel yang menyatu dengannya, sehingga menggerakkan panel samping bodi yang dipasang pada skateboard yang bergerak untuk bergerak secara horizontal.

2. Perangkat rak sinkron dan perangkat jacking

Prinsip kerja: Silinder menggerakkan "gigi aktif" di perangkat jacking untuk berputar melalui "bilah roda gigi silinder aktif", sehingga mendorong "bilah roda gigi silinder yang digerakkan" untuk bergerak, dan secara tidak langsung mendorong "bingkai jacking" untuk bergerak ke atas dan ke bawah, mewujudkan gerakan horizontal menjadi Konversi gerakan vertikal mencapai tujuan mengangkat panel samping bodi kendaraan dengan bebas.Selain itu, bagian 6 (silinder pemandu pendukung) di perangkat rak sinkron terutama memainkan peran untuk memandu dan memastikan bahwa bilah roda gigi silinder aktif selalu menyatu dengan roda gigi penggerak di perangkat jacking;bagian 5 (besi sudut anti-rotasi) terutama memainkan peran mencegah roda gigi silinder aktif Peran rotasi batang roda gigi.Bagian 1 (silinder dorong bantu) pada perangkat jacking terutama memainkan peran menyamakan dorongan gerak vertikal.
