Pulau Pekerjaan Pengelasan Bagian Bawah Bodi Otomotif M4

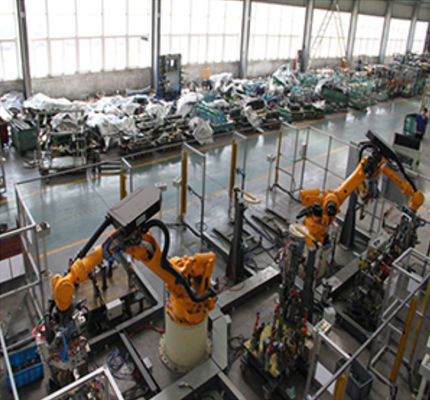

Pulau kerja pengelasan sub-perakitan bagian bawah bodi otomotif M4

Sorotan kasus: 1. Renovasi perlengkapan yang ada dengan biaya rendah dan siklus pendek;2. Ada banyak jenis pergantian perlengkapan yang fleksibel, pergantian otomatis dari berbagai penjepit las, 4 robot dan satu stasiun kontrol utama, 27 set perlengkapan, dan 16 stasiun.

Analisis struktur dan prinsip kerja perangkat transmisi jalur produksi pengelasan mobil

Mengambil perangkat transmisi dari rakitan panel samping mobil sebagai contoh, struktur dan prinsip kerjanya akan dianalisis secara rinci di bawah ini.

Perangkat transmisi jalur perakitan panel samping dari jenis kendaraan tertentu mengadopsi perangkat batang bolak-balik empat stasiun, yang dapat mewujudkan gerakan horizontal dan vertikal.Analisis struktur dan fungsi masing-masing sub-rakitan adalah sebagai berikut:

perangkat bergerak horizontal

Prinsip kerja bagian ini telah disebutkan di atas, sederhananya, perangkat rak dan pinion di unit penggerak menggerakkan slide yang bergerak untuk menggerakkan benda kerja agar bergerak secara horizontal.Perlu disebutkan bahwa blok pemosisian yang dipasang pada skateboard seluler terutama berperan sebagai pemosisian benda kerja, dan bentuk blok pemosisian untuk dinding samping model yang berbeda juga berbeda.Jika Anda ingin mengelas dinding samping model lain, Anda hanya perlu mengganti blok pemosisian.Bagian lain tidak perlu banyak dimodifikasi.Dibandingkan dengan perangkat transmisi tradisional, metode ini telah dikembangkan lebih lanjut menuju fleksibilitas.

Struktur papan dasar setiap stasiun

Pelat dasar setiap stasiun dihubungkan bersama melalui pelat penghubung untuk membentuk perangkat pendukung dari seluruh jalur pengelasan mobil, yang harus mendukung seluruh perangkat transmisi dan perlengkapan pengelasan.Selain itu, untuk memastikan bahwa datum perlengkapan dan bagian tubuh konsisten, gambarkan garis skala datum pada papan dasar sesuai dengan datum desain.Perangkat leveling pada gambar terutama berperan dalam meratakan seluruh perangkat transmisi.

Apa yang telah diperkenalkan di atas adalah struktur utama perangkat transmisi, dan ada beberapa perangkat tambahan selain itu.
