S311 Floor Automatic Welding Line/BIW Engineering

Garis las otomatis lantai S311

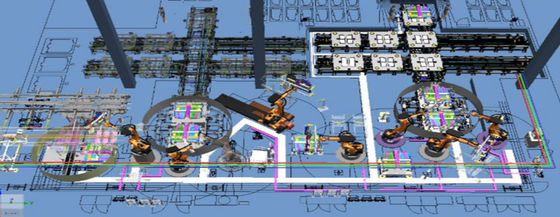

Pengenalan proyek: 60JPH;36 robot;tiga model pada baris yang sama!

Pada tahap awal pengembangan mobil, jalur produksi langsung (jalur produksi tipe-terusan yang disederhanakan) terutama digunakan.Pada 1960-an dan 1970-an, jalur produksi perlengkapan yang menyertainya lebih sering digunakan, tetapi karena ukurannya yang besar, struktur yang rumit, dan inersia gerak yang besar dari perlengkapan yang menyertainya, Sulit untuk menyadari kekurangan dari produksi multi-variasi dan penggunaan pendukungnya. robot.Oleh karena itu, pada pertengahan dan akhir tahun 1970-an, pabrikan mobil besar meningkatkan lini produksi tipe tembus.Jalur produksi tipe tembus berarti bahwa perangkat pemosisian dan penjepit (fixture) benda kerja dipisahkan dari perangkat transmisi antar stasiun.Lifting support rod reciprocating welding line adalah jalur produksi through-type yang umum digunakan.Lini produksi ini terutama mencakup bagian-bagian berikut: sistem penjepitan dan pemosisian benda kerja, perangkat transmisi antar stasiun dan sistem pengangkat batang pengangkut.

Lini produksi pencampuran otomatis multi-model

Bentuk lini produksi ini pada dasarnya sama dengan lini produksi otomatis model tunggal.Perbedaan utama adalah bahwa lini produksi pengelasan utama mengadopsi produksi jalur campuran multi-model, umumnya 1 hingga 3 model.Perlengkapan perakitan mengadopsi metode koneksi seri khusus untuk setiap model.Biaya investasi peralatan ini relatif tinggi, dan perlengkapan perakitan independen serta hubungan transportasi di sekitarnya dari masing-masing model harus memenuhi persyaratan kapasitas produksi seluruh lini, dan fleksibilitas peralatan buruk, dan efisiensi investasi peralatan otomasi rendah.

Cara lain adalah dengan menggunakan perlengkapan putar empat sisi, yang secara otomatis mengalihkan produksi yang sesuai menurut model yang berbeda, dan manipulator melakukan perakitan otomatis.Bentuk utamanya ditunjukkan pada Gambar 7. Adapun perlengkapan sub-perakitan lantai, umumnya dipindahkan ke luar jalur las utama untuk mengatur jalur secara mandiri.Jalur pengelasan utama biasanya merupakan perlengkapan pengelasan perbaikan kecuali untuk perlengkapan perakitan, yang lebih mudah untuk digunakan bersama dengan banyak model.
