Proyek Impor Otomasi ZB21008-Changqing Changqing T11

ZB21008-Changqing Changqing T11 proyek impor otomatisasi

1. Nomor proyek: ZB21008

2. Nama Proyek: Proyek Impor Otomasi Changqing Changqing T11

3. Lokasi proyek: Hefei Changqing Machinery Co., Ltd. - Pangkalan Tongxiang

4. Pengenalan proyek: EP12 lantai depan dan area otomasi subassembly dinding samping (5 robot), area otomasi dinding samping EP12 (2 robot), area otomasi workstation robot EP12 (6 robot)

Proyek ini terutama merupakan model lini produksi platform umum yang dikembangkan oleh dua model Hefei Changqing Machinery Chery T19C&T18.Badan garis terutama diproduksi oleh robot dan kontrol otomasi PLC.

5. Status proyek saat ini: produksi massal

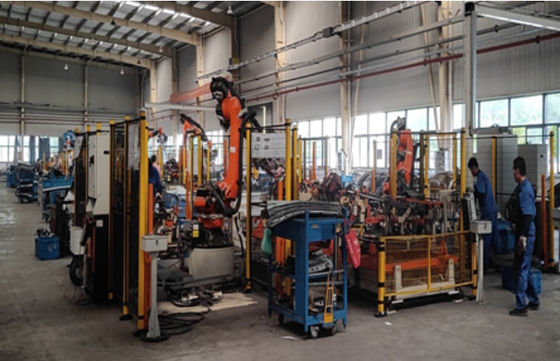

Gambar 1

Gambar2

Analisis struktur dan prinsip kerja perangkat transmisi jalur produksi pengelasan mobil

Mengambil perangkat transmisi dari rakitan panel samping mobil sebagai contoh, struktur dan prinsip kerjanya akan dianalisis secara rinci di bawah ini.

Perangkat transmisi jalur perakitan panel samping dari jenis kendaraan tertentu mengadopsi perangkat batang bolak-balik empat stasiun, yang dapat mewujudkan gerakan horizontal dan vertikal.Analisis struktur dan fungsi masing-masing sub-rakitan adalah sebagai berikut:

bingkai jacking

Struktur ini adalah "bingkai jacking" yang terhubung langsung dengan perangkat jacking, yang merupakan salah satu komponen penting dari keseluruhan perangkat transmisi, dan dapat diangkat dan diturunkan secara bebas dengan perangkat jacking.

Platform pendukung (1)(2)(3) dihubungkan dengan pelat penghubung sehingga beberapa rangka independen membentuk garis yang lengkap, dan batang roda gigi silinder yang digerakkan dan silinder dorong bantu pada perangkat pendongkrak secara langsung disesuaikan dengan masing-masing platform pendukung untuk pastikan vertikal Selain itu, beberapa perangkat tambahan (akan disebutkan nanti) dipasang di atasnya, dan unit penggerak juga dipasang di meja penyangga (3);

Selain membentuk seluruh garis, pelat penghubung juga terutama memainkan peran mendukung perangkat penggulung pemandu dan sakelar perjalanan: perangkat penggulung pemandu didistribusikan di seluruh pelat penghubung, yang terutama memainkan peran pemandu untuk skateboard yang bergerak;batang penghubung terutama memainkan peran memperkuat kekakuan pelat penghubung :.

perangkat bergerak horizontal

Prinsip kerja bagian ini telah disebutkan di atas, sederhananya, perangkat rak dan pinion di unit penggerak menggerakkan slide yang bergerak untuk menggerakkan benda kerja agar bergerak secara horizontal.Perlu disebutkan bahwa blok pemosisian yang dipasang pada skateboard seluler terutama berperan sebagai pemosisian benda kerja, dan bentuk blok pemosisian untuk dinding samping model yang berbeda juga berbeda.Jika Anda ingin mengelas dinding samping model lain, Anda hanya perlu mengganti blok pemosisian.Bagian lain tidak perlu banyak dimodifikasi.Dibandingkan dengan perangkat transmisi tradisional, metode ini telah dikembangkan lebih lanjut menuju fleksibilitas.
