Proyek Garis Samping Beiqi Zhenjiang N60/Teknik BIW

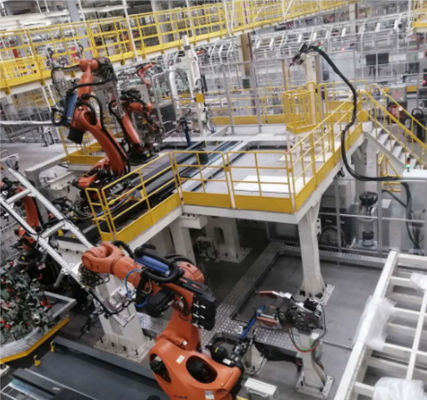

Proyek Garis Samping Beiqi Zhenjiang N60

1. Nama proyek:

Proyek Garis Samping Beiqi Zhenjiang N60

2. Waktu proyek:

Mei 2019

3. Lokasi proyek

Pabrik Beiqi Zhenjiang

4. Pengenalan proyek:

Model: Platform BE21 (model N60/N61 saat ini, 2 model dipesan) 4 model

Kapasitas: 30JPH

Ketukan: 108S

Robot: merek KUKA, kuantitas 25

Bentuk peralihan model: meja putar tetrahedral samping, meja geser tujuh sumbu, sistem perpustakaan peralihan meja geser silang, sistem panduan visual menggenggam, sistem pasokan bahan AGV, sistem EMS, sistem pelapisan lem robot otomatis

4. Teknologi inti:

1. Meja putar tetrahedron di sekeliling sisi dan teknologi meja geser tujuh sumbu

2. Sistem perpustakaan peralihan meja geser silang, sistem panduan visual menggenggam, sistem pasokan bahan AGV

3. Sistem EMS, sistem perekatan otomatis robot

Analisis struktur dan prinsip kerja perangkat transmisi jalur produksi pengelasan mobil

Mengambil perangkat transmisi dari rakitan panel samping mobil sebagai contoh, struktur dan prinsip kerjanya akan dianalisis secara rinci di bawah ini.

Perangkat transmisi jalur perakitan panel samping dari jenis kendaraan tertentu mengadopsi perangkat batang bolak-balik empat stasiun, yang dapat mewujudkan gerakan horizontal dan vertikal.Analisis struktur dan fungsi masing-masing sub-rakitan adalah sebagai berikut:

Struktur papan dasar setiap stasiun

Pelat dasar setiap stasiun dihubungkan bersama melalui pelat penghubung untuk membentuk perangkat pendukung dari seluruh jalur pengelasan mobil, yang harus mendukung seluruh perangkat transmisi dan perlengkapan pengelasan.Selain itu, untuk memastikan bahwa datum perlengkapan dan bagian tubuh konsisten, gambarkan garis skala datum pada papan dasar sesuai dengan datum desain.Perangkat leveling pada gambar terutama berperan dalam meratakan seluruh perangkat transmisi.

Di atas adalah struktur utama perangkat transmisi, dan ada beberapa perangkat tambahan sebagai tambahan:

Perangkat pengunci penyangga

Sebanyak 4 perangkat pengunci penyangga dipasang di perangkat transmisi jalur las, yang masing-masing didistribusikan di kedua ujung rangka jacking, terutama untuk menahan dan mengunci gerakan horizontal dari "slide bergerak".Proses spesifiknya adalah: ketika "slide bergerak" akan bergerak ke ujung perangkat transmisi, kontak dengan buffer untuk memperlambat kecepatan gerakan: ketika "slide bergerak" bergerak ke ujung perangkat transmisi, sakelar perjalanan memerintahkan silinder untuk menjepit dan memperbaiki blok batas yang bergerak pada pelat geser sehingga memainkan peran penguncian.Perangkat ini menyadari persyaratan mulai lambat dan gerakan berhenti lambat dari perangkat transmisi jalur pengelasan mobil, dan memastikan pengoperasian perangkat transmisi yang aman dan andal.

7. Alat pengaman

Perangkat ini dipasang 3 di seluruh perangkat transmisi, dan fungsi utamanya adalah mendongkrak seluruh "rangka pengangkat" untuk memudahkan perawatan oleh pekerja.
