Jalur las/Teknik BIW

Garis las

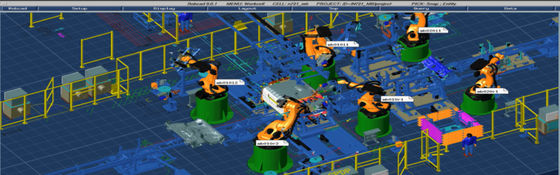

Pengenalan proyek: Jalur pengelasan otomatis perakitan kabin truk ringan.Keempat model berada di jalur yang sama, dengan hasil tahunan 50.000 unit dan 14 robot KUKA.

Lini produksi pengelasan bodi mobil adalah salah satu lini produksi penting dalam proses produksi mobil, minibus, dan model lainnya.Dari perspektif sejarah perkembangan industri otomotif, jalur las bodi mengalami jalur las manual pada tahun 1950-an dan 1960-an hingga pengelasan kaku otomatis pada tahun 1970-an.Jalur perakitan - tahap jalur perakitan las fleksibel robotik setelah tahun 1980-an.

Tren Perkembangan Lini Produksi Pengelasan Mobil

Saat ini, tren perkembangan mobil dunia adalah dari produksi massal ke produksi multivarian dan batch kecil.Untuk memenuhi kebutuhan konsumen mobil yang luas dan beragam serta beradaptasi dengan persaingan ketat di pasar mobil, pabrikan mobil besar di dunia terus mempersingkat Siklus pergantian model, untuk mempercepat pembaruan jenis kendaraan, sehingga mobil modern garis las secara bertahap menjadi lebih fleksibel dalam fungsinya.

Lini produksi otomatis untuk kendaraan tunggal

Bentuk khas dari jalur produksi ditunjukkan pada Gambar 5. Biasanya menggunakan perlengkapan khusus tetap dan bekerja sama dengan manipulator untuk pengelasan dan perakitan otomatis.Bahan secara otomatis diangkut dan dimasukkan oleh derek, dan mesin antar-jemput bolak-balik sering digunakan untuk pengangkutan produk antar setiap stasiun.Ini dicirikan oleh efisiensi produksi yang tinggi, otomatisasi tingkat tinggi, dan kualitas yang stabil, tetapi masih merupakan lini produksi spesies tunggal.

perangkat bergerak horizontal

Prinsip kerja bagian ini telah disebutkan di atas, sederhananya, perangkat rak dan pinion di unit penggerak menggerakkan slide yang bergerak untuk menggerakkan benda kerja agar bergerak secara horizontal.Perlu disebutkan bahwa blok pemosisian yang dipasang pada skateboard seluler terutama berperan sebagai pemosisian benda kerja, dan bentuk blok pemosisian untuk dinding samping model yang berbeda juga berbeda.Jika Anda ingin mengelas dinding samping model lain, Anda hanya perlu mengganti blok pemosisian.Bagian lain tidak perlu banyak dimodifikasi.Dibandingkan dengan perangkat transmisi tradisional, metode ini telah dikembangkan lebih lanjut menuju fleksibilitas.
